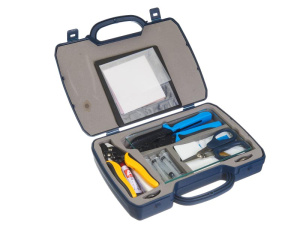

HT-F3033 Набор инструментов для монтажа оптических разъемов и разделки соединительных оптических шну

Руководство пользователя:

КОМПЛЕКТ ТЕРМИНАТОРА ОПТОВОЛОКНА

1.ВНИМАНИЕ:

1.) Пожалуйста будьте осторожны при действиях. Оголенное волокно опасно для глаз и кожи. После обрезания, изолируйте его с помощью ленты

2.) В составе очистителя спирт, избегайте контакта с глазами.

3.) Неправильный разрез, изгиб или сжатие могут испортить оптический кабель и потребуется прокладка кабеля заново.

1.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

   Для ST/SC 3мм одномодового оптоволокна.

Пункт 1. Опустите 3мм колпачок ниже по кабелю пока он не перестанет мешать.                       (см. схему 1)

Пункт 2.  Зачистите 35мм для ST / 30мм для SC внешней оболочки с помощью инструмента для снятия оболочки HT-S144H (см. схему 2) Оставьте 10мм (ST)/8мм(SC)

кевлара и отрежьте остальное с помощью режущего инструмента HT-C151.

Пункт 3.  Оберните кевлар вокруг изоляции кабеля и затем опустите муфту чтобы закрепить кевлар, таким образом подготавливая 900um кабель. (см. схему 3)

Пункт 4.  Снимите 18мм (ST/SC) 900um буферной изоляции с помощью
